Впервые в Харькове: сотрудники ХНУСА провели автоматизированный мониторинг фундамента ТРЦ Никольский

харьков

В рамках научно-технического сопровождения строительного объекта, сотрудниками кафедры геотехники, подземных и гидротехнических сооружений ХНУСА,был проведен автоматизированный инструментальный мониторинг фундамента ТРЦ «Никольский» по ул. Пушкинской, 2, по напряжению состояния системы «грунтовая основа - свайно-плитный фундамент», об этом СтройОбзору сообщил профессор ХНУСА Александр Самородов.

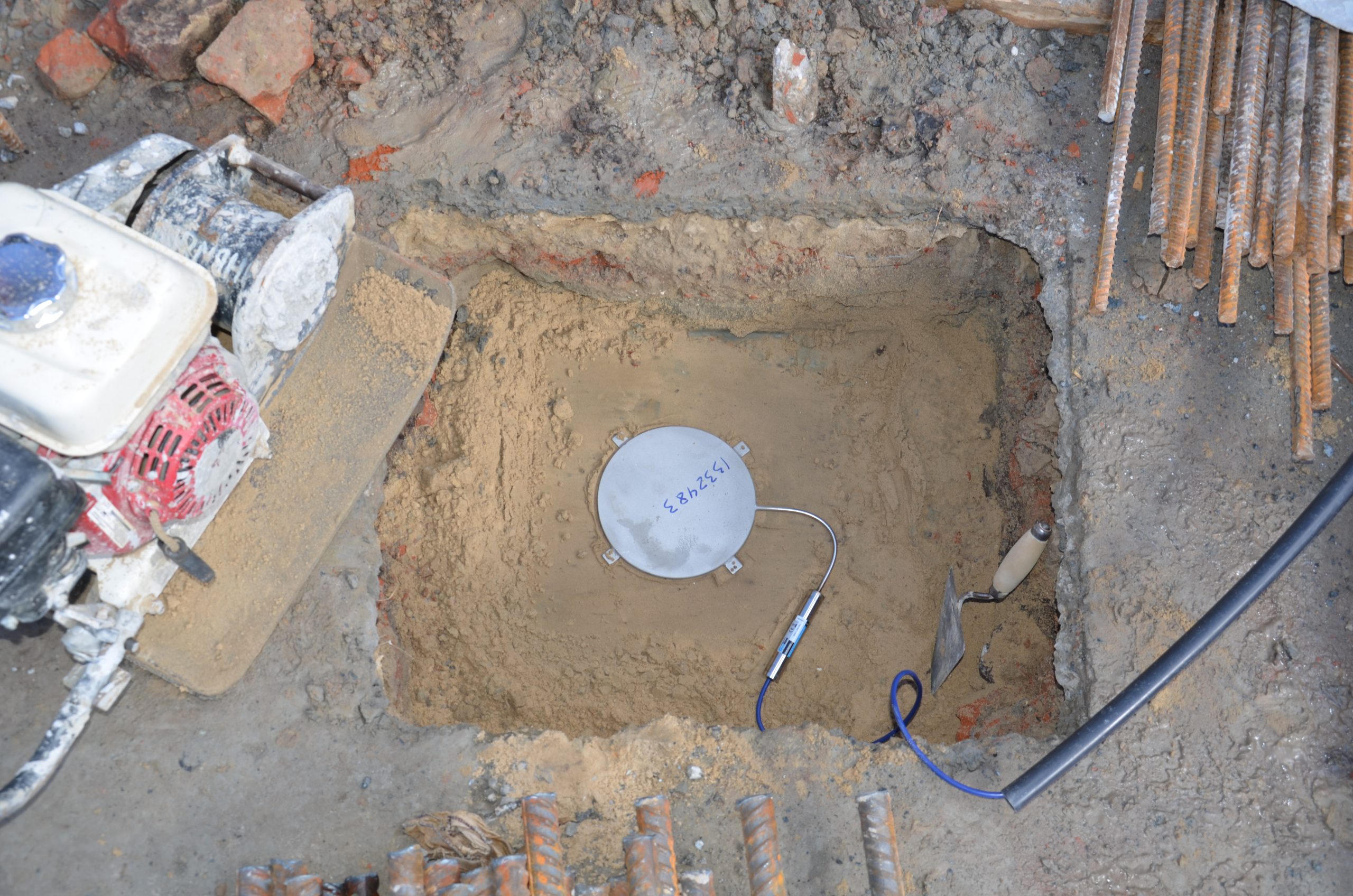

На объекте строительства при выполнении работ нулевого цикла было установлено 23 датчика всемирно известных фирм Geokon и Geosense двух типов: тензодатчики (Strain meter: Strain meter VWS 4000, Rebar Strain meter VWS 4000) - для определения напряжений в стволах буровых свай и в верхней и нижней сетках армирования плиты ростверка, а также датчики давления грунта (Pressure Cell: Pressure Cell VWTPC-4000, Pressure Transducers 4800-1-350), которые были размещены под подошвой плиты.

харьков

В общем система автоматизированного мониторинга имела  классическую многоуровневую структуру:

  • Первый уровень - 23 датчика. Обеспечивают получение информации о состоянии объекта в виде аналоговых сигналов.
  • Второй уровень - два мультиплексора. Обеспечивают мультиплексирование аналоговых сигналов контрольно-измерительного оборудования на локальный концентратор данных.
  • Третий уровень - один локальный концентратор данных. Обеспечивают сохранение показаний контрольно-измерительного оборудования в памяти локальных концентраторов данных с последующей их передачей на центральный узел обработки данных.
  • Четвертый уровень - один центральный узел обработки данных. Обеспечивает сбор и хранение данных от локального концентратора с их последующей обработкой в ​​программе «ТИТАН». Техническое средство четвертого уровня является сервером сбора данных.

харьков

Полученные результаты натурных исследований являются незаменимыми научными данными, которые необходимы для обоснования выбора расчетной модели грунтового основания и ее параметров для адекватного моделирования подобных крупноразмерных свайно-плитных фундаментов.
